ZigBee網絡角色

　　1、協調器

　　ZigBee 協調器(英文名：ZigBee Coordinate ，通常簡寫為：ZC)。協調器在ZigBee 網絡中，有且只能有一個協調器，它在網絡中起了網絡搭建和網絡維護的功能。是整個網絡的中心樞紐。是等級最高的父節點。

　　2、路由器

　　ZigBee 路由器(英文名：ZigBee Router，通常簡寫為：ZR)，路由器在ZigBee 網絡中既可以充當父節點，也可以充當子節點，有信息轉發和輔助協調器維護網絡的功能。

　　3、終端

　　ZigBee 終端(英文名：ZigBee End-Device，通常簡寫為：ZED)，終端在ZigBee 網絡中，其功能最為簡單，只能加入網絡，為最末端的子節點設備。只能與其父節點進行通信，如果兩個終端之間需要通信，必須經過父節點進行多跳或者單跳通信。是ZigBee 網絡中可允許存在的數量最多的節點，也是唯一允許低功耗的網絡設備。

　　一、ZigBee模塊特點

　　(1)低功耗：在低耗電待機模式下，2節5號干電池可支持1個節點工作6-24個月，甚至更長。這是ZigBee的突出優勢。相比之下藍牙可以工作數周、WiFi可以工作數小時;

　　(2)低成本：通過大幅簡化協議是成本很低(不足藍牙的1/10)，降低了對通信控制器的要求，按預測分析，以8051的8位微控制器測算，全功能的主節點需要32KB代碼，子功能節點少至4KB代碼，而且ZigBee的協議專利免費;

　　(3)低速率：ZigBee工作在250kbps的通訊速率，滿足低速率傳輸數據的應用需求;

　　(4)近距離：傳輸范圍一般介于10～100m之間，在增加RF發射功率后，亦可增加到1-3km。這指的是相鄰節點間的距離。如果通過路由和節點間通信的接力，傳輸距離將可以更遠;

　　(5)短時延：ZigBee的響應速度較快，一般從睡眠轉入工作狀態只需15ms，節點連接進入網絡只需30ms，進一步節省了電能。相比較，藍牙需要3-10s、WiFi需要3s;

　　(6)高容量：ZigBee可采用星狀、片狀和網狀網絡結構，由一個主節點管理若干子節點，最多一個主節點可管理254個子節點;同時主節點還可由上一層網絡節點管理，最多可組成65000個節點的大網;

　　(7)高安全：ZigBee提供了三級安全模式，包括無安全設定、使用接入控制清單(ACL)防止非法獲取數據以及采用高級加密標準(AES128)的對稱密碼，以靈活確定其安全屬性;

　　(8)免執照頻段：采用直接序列擴頻在工業科學醫療2.4GHz(全球)頻段。

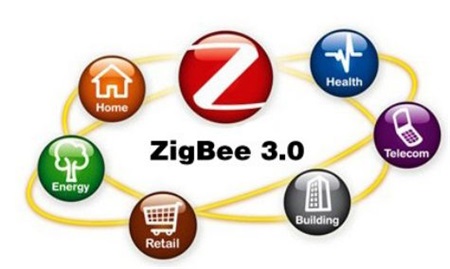

　　ZigBee典型應用領域

　　更具網絡的特點和結構，ZigBee 網絡被廣泛應用于家庭自動化、家庭安全、工業現場控制、環境控制、醫療護理、交通運輸?shù)雀鱾€領域。

　　1、家庭自動化領域

　　將ZigBee 協調器與路由器結合，充當為ZigBee 網關，ZigBee 終端模塊放置于電燈、開關、電視、窗簾、門禁系統等家用電器設備中。

　　ZigBee 開關隨意用粘貼式開關盒，可貼于墻壁的適當位置，方便安裝。另外，可選擇ZigBee集成遙控器，對所有ZigBee 電燈、窗簾、門窗等設備進行無線遙控，方便快捷。

　　ZigBee 室外環境監控系統將天氣、光線等信息采集并傳入門窗、燈光的ZigBee終端，在適當?shù)臅r候開關窗戶，調節燈光的強弱亮滅等。

　　2、交通運輸領域

　　ZigBee智能交通管理系統由ZigBee終端路燈節點部分，ZigBee路由器路燈節點部分，ZigBee協調器網關路燈節點部分，云服務器部分四個部分組成，整個系統路燈部分采用ZigBee網絡搭建，擁有網絡自愈和自動組網功能。當中途有某個或者某幾個路燈節點故障斷網時候，會重新尋找周邊的可用網絡，并自動加入到該網絡，保證了整個網絡的健全性和自愈性。服務器可以對整個網絡進行實時監控，對整個系統穩定性起到雙重保障的作用。

　　ZigBee 在智能照明上一將同一個管理區域網絡中的路燈節點數據匯總到協調器，再由協調器主板上的GPRS模塊上傳到服務器，由服務器統一監控并管理路燈狀況。
