【系統構成】
使用DTU與PLC遠程通信系統，基本構成如下:
采用無線路由器(也可使用有線的路由器）
【硬件】松下電工PLC
1.AFPX-C30T(PLC CPU單元）
2.AFPX-COM1(PLC RS232通訊插卡）
3.F2103(廈門四信GPRS IP MODEM)
4.SIM手機卡（GSM網絡，需開通GPRS服務)
5.無線路由器
【軟件】
1.IP Modem Configue(DTU配置軟件）
2.TCP2COM(虛擬串口軟件）
3.FPWINGR(松下電工PLC編程軟件）
DTU 設置

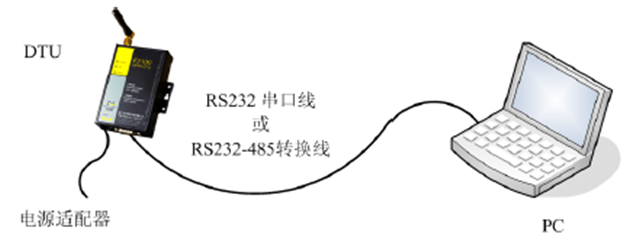

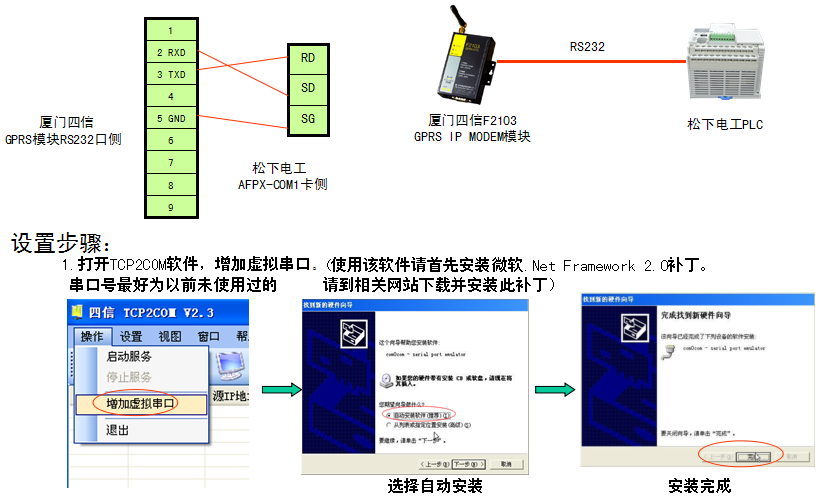

首先用標配的RS232電纜將 GPRS IP MODEM與電腦RS232串口
連接起來，如下圖所示：
設置步驟：

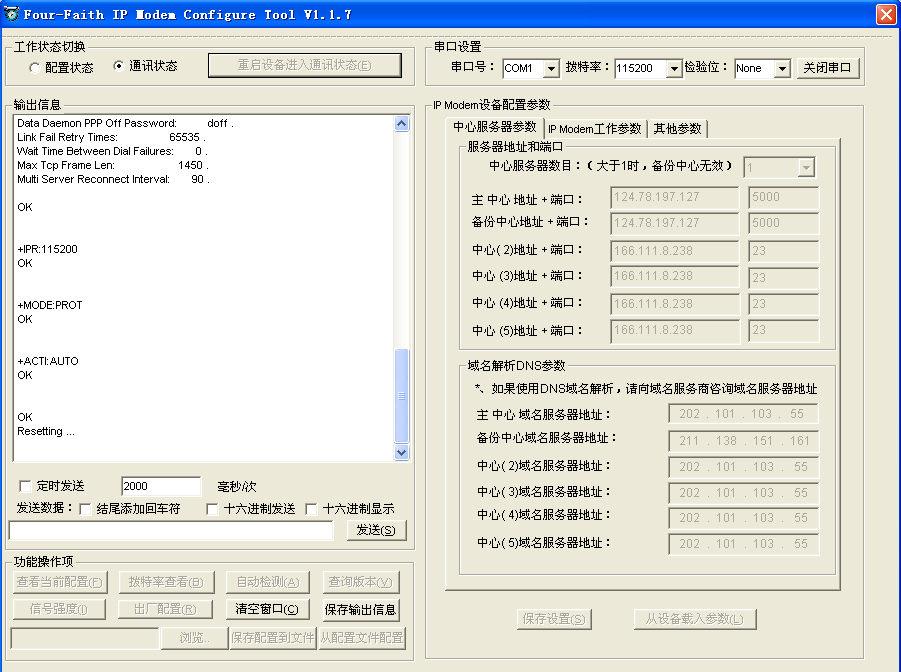

1.先將IP MODEM 模塊斷電，再打開“IP Modem Configue” 軟件，然后再將IP MODEM上電，進入配置狀態，
進行服務器端IP地址和端口映射。（請確認裝好SIM卡，并且該手機卡開通GPRS業務

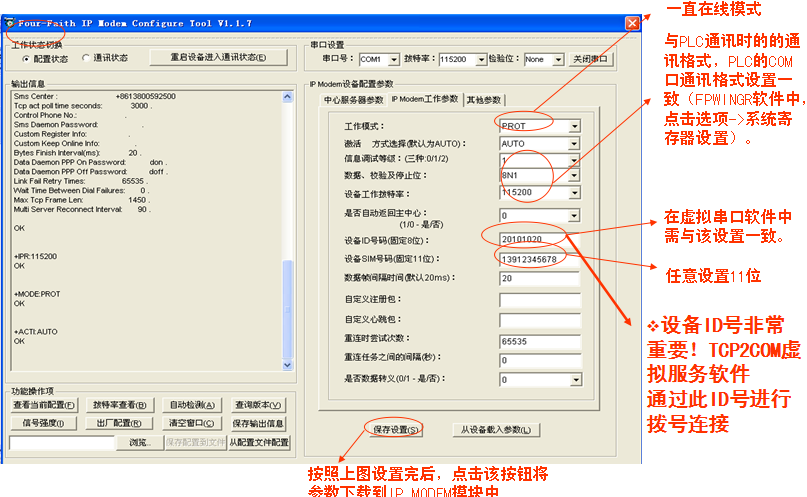

2.進行IP MODEM 工作參數設置
3.點擊“重啟設備進入通訊狀態”按鈕將模式切換到通訊狀態
（關閉此軟件后，GPRS模塊重新上電也會自動切換到通訊狀態
至此，IP MODEM設置完成了??！
將電腦與GPRS模塊的RS232設置電纜拔掉，將GPRS IP MODEM模塊與松下PLC通過RS232相連。

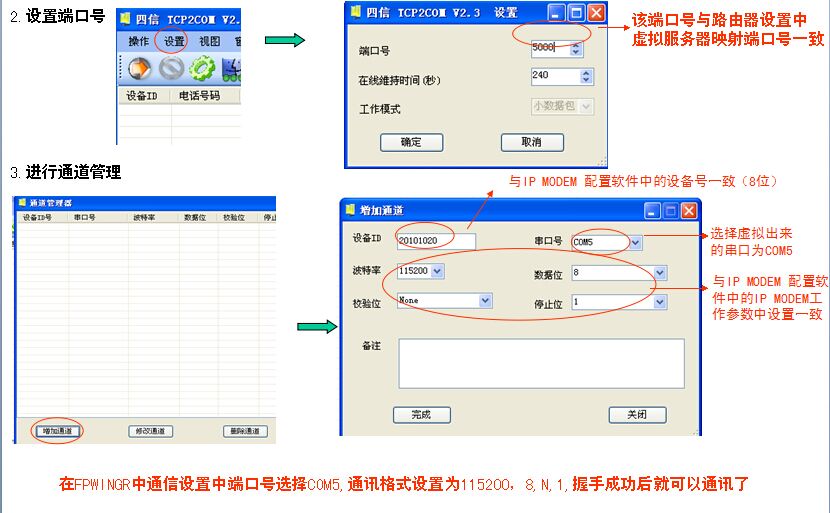

4.啟動握手服務

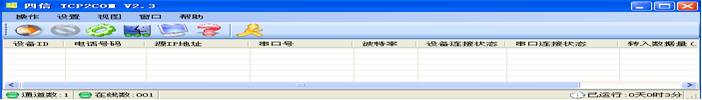

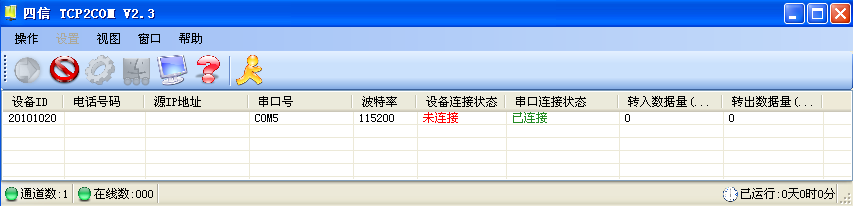

未握手成功狀態如下

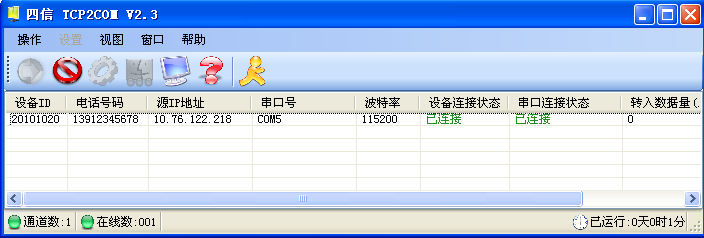

握手成功后，設備連接狀態顯示為已連接狀態；同時GPRS模塊上ONLINE指示燈常亮）
握手成功后，使用上位機軟件，比如FPWINGR 在通訊設置中
選擇COM5，115200，8，N,1即可實現與遠程PLC通訊
虛擬串口和撥號握手設置完成了??！

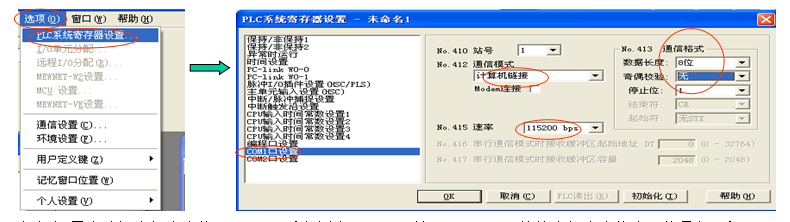

將PLC COM口通訊格式設置為115200，8，N，1。（使用AFP-COM1卡情況)

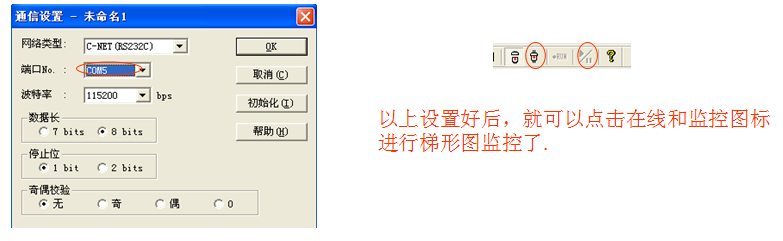

通訊設置中選擇虛擬出來的COM口。（本例為COM5,與前面TCP2COM軟件虛擬出來的串口編號相同）
其它品牌的PLC也是類似設置
西門子（S7-200）
臺達
三菱
松下電工
科創思
